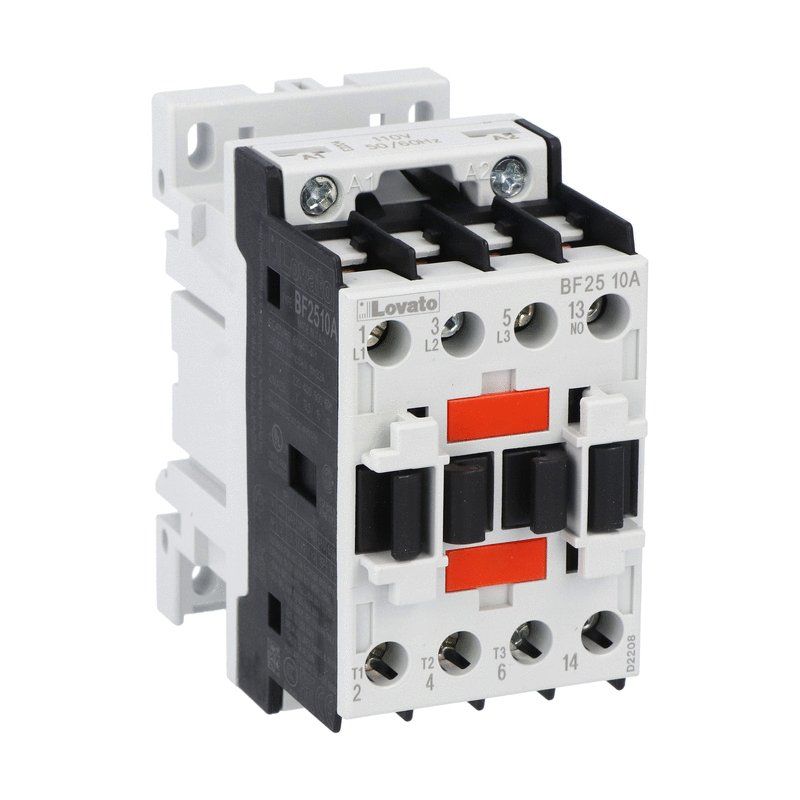

Lovato Elektrik BF2510A230 Kontaktör
Kategori
Marka
Stok Kodu
3BN6CL2BEG
Fiyat
63,20 EUR + KDV
*98,85 TL den başlayan taksitlerle!
3.716,16 TL
929,04 TL
%75
Lovato Elektrik BF2510A230 Kontaktör
BF2510A230
Üç kutuplu kontaktör, IEC çalışma akımı Ie (AC3) = 25A, AC bobin 50/60Hz, 230VAC, 1NA yardımcı kontak
- Ürün tipi: Kontaktörler
- Kutup sayısı: 3
- Bobin tipi: AC bobin, 50/60Hz
- Nominal bobin gerilimi [V]: 230
- IEC çalışma akımı Ith (AC1) [A]: 32
- IEC çalışma akımı ve gücü Ie (AC3) 400V [A/Kw]: 25A / 12.5Kw
- UL/CSA beygir gücü değerleri 480V [HP]: 15
- Dahili yardımcı kontakların tipi: 1NA
- Montaj tipi: Vida / DIN rayı 35mm
| Ürün tanımı | Güç kontaktörü | |||
| Ürün tipi tanımı | BF25 | |||
| Temas özellikleri | ||||
| Kutup sayısı | No. | 3 | ||
| Nominal yalıtım gerilimi Ui IEC/EN | V | 690 | ||
| Anma darbe dayanım gerilimi Uimp | kV | 6 | ||
| operasyonel frekans | ||||
| dakika | Hz. | 25 | ||
| maks. | Hz. | 400 | ||
| IEC Konvansiyonel serbest hava termik akımı Ith | A | 32 | ||
| Operasyonel akım yani | ||||
| AC-1 (≤40°C) | A | 32 | ||
| AC-1 (≤55°C) | A | 26 | ||
| AC-1 (≤70°C) | A | 23 | ||
| AC-3 (≤440V ≤55°C) | A | 25 | ||
| AC-4 (400V) | A | 10 | ||
| Nominal çalışma gücü AC-3 (T≤55°C) | ||||
| 230V | kw | 7 | ||
| 400V | kw | 12.5 | ||
| 415V | kw | 13.4 | ||
| 440V | kw | 13.4 | ||
| 500V | kw | 15 | ||
| 690V | kw | 11 | ||
| Nominal çalışma gücü AC-1 (T≤40°C) | ||||
| 230V | kw | 12 | ||
| 400V | kw | 21 | ||
| 500V | kw | 26 | ||
| 690V | kw | 36 | ||
| Seri bağlı 1 kutuplu L/R ≤ 1ms ile DC1'de IEC maks akımı Ie | ||||
| ≤24V | A | 20 | ||
| 48V | A | 18 | ||
| 75V | A | 18 | ||
| 110V | A | 6 | ||
| 220V | A | – | ||
| Seri bağlı 2 kutuplu L/R ≤ 1ms ile DC1'de IEC maks akım Ie | ||||
| ≤24V | A | 23 | ||
| 48V | A | 23 | ||
| 75V | A | 23 | ||
| 110V | A | 16 | ||
| 220V | A | 1 | ||
| Seri bağlı 3 kutuplu L/R ≤ 1ms ile DC1'de IEC maks akım Ie | ||||
| ≤24V | A | 23 | ||
| 48V | A | 23 | ||
| 75V | A | 23 | ||
| 110V | A | 18 | ||
| 220V | A | 12 | ||
| Seri bağlı 4 kutuplu L/R ≤ 1ms ile DC1'de IEC maks akım Ie | ||||
| ≤24V | A | – | ||
| 48V | A | – | ||
| 75V | A | – | ||
| 110V | A | – | ||
| 220V | A | – | ||
| Seri bağlı 1 kutuplu L/R ≤ 15ms ile DC3-DC5'te IEC maks akım Ie | ||||
| ≤24V | A | 15 | ||
| 48V | A | 13 | ||
| 75V | A | 13 | ||
| 110V | A | 2 | ||
| 220V | A | – | ||
| Seri bağlı 2 kutuplu L/R ≤ 15ms ile DC3-DC5'te IEC maks akım Ie | ||||
| ≤24V | A | 18 | ||
| 48V | A | 18 | ||
| 75V | A | 16 | ||
| 110V | A | 10 | ||
| 220V | A | 2 | ||
| Seri bağlı 3 kutuplu L/R ≤ 15ms ile DC3-DC5'te IEC maks akım Ie | ||||
| ≤24V | A | 22 | ||
| 48V | A | 22 | ||
| 75V | A | 18 | ||
| 110V | A | 15 | ||
| 220V | A | 8 | ||
| Seri bağlı 4 kutuplu L/R ≤ 15ms ile DC3-DC5'te IEC maks akım Ie | ||||
| ≤24V | A | – | ||
| 48V | A | – | ||
| 75V | A | – | ||
| 110V | A | – | ||
| 220V | A | – | ||
| 10 sn için kısa süreli izin verilen akım (IEC/EN60947-1) | A | 200 | ||
| Koruma sigortası | ||||
| gG (IEC) | A | 50 | ||
| AM (IEC) | A | 25 | ||
| Yapma kapasitesi (RMS değeri) | A | 250 | ||
| Gerilimde kesme kapasitesi | ||||
| 440V | A | 200 | ||
| 500V | A | 184 | ||
| 690V | A | 102 | ||
| Kutup başına direnç (ortalama değer) | mΩ | 2.5 | ||
| Kutup başına güç dağılımı (ortalama değer) | ||||
| ben | W | 2.6 | ||
| AC3 | W | 1.6 | ||
| Terminaller için sıkma torku | ||||
| dakika | nm | 1.5 | ||
| maks. | nm | 1.8 | ||
| dakika | İbin | 1.1 | ||
| maks. | İbin | 1.5 | ||
| Bobin terminali için sıkma torku | ||||
| dakika | nm | 0.8 | ||
| maks. | nm | 1 | ||
| dakika | İbin | 0.8 | ||
| maks. | İbin | 0,74 | ||
| Aynı anda bağlanabilen maksimum kablo sayısı | No. | 2 | ||
| İletken bölümü | ||||
| AWG/Kcmil | ||||
| maks. | 10 | |||
| Esnek, pabuçsuz iletken bölümü | ||||
| dakika | mm² | 1 | ||
| maks. | mm² | 6 | ||
| Esnek c/w pabucu iletken bölümü | ||||
| dakika | mm² | 1 | ||
| maks. | mm² | 4 | ||
| Yalıtımlı maça pabucu iletken bölümü ile esnek | ||||
| dakika | mm² | 1 | ||
| maks. | mm² | 4 | ||
| IEC/EN 60529'a göre güç terminali koruması | Doğru şekilde kablolandığında IP20 | |||
| Mekanik özellikler | ||||
| Çalışma konumu | ||||
| normal | dikey plan | |||
| izin verilebilir | ±30° | |||
| sabitleme | Vida / DIN rayı 35mm | |||
| Ağırlık | G | 358 | ||
| İletken bölümü | ||||
| AWG/kcmil iletken bölümü | ||||
| maks. | 10 | |||
| Yardımcı kontak özellikleri | ||||
| Termal akım | A | 10 | ||
| IEC/EN 60947-5-1 tanımı | A600 - P600 | |||
| Çalışma akımı AC15 | ||||
| 230V | A | 3 | ||
| 400V | A | 1.9 | ||
| 500V | A | 1.4 | ||
| Çalışma akımı DC12 | ||||
| 110V | A | 5.7 | ||
| Çalışma akımı DC13 | ||||
| 24V | A | 5.7 | ||
| 48V | A | 2.9 | ||
| 60V | A | 2.3 | ||
| 110V | A | 1.25 | ||
| 125V | A | 1.1 | ||
| 220V | A | 0,55 | ||
| 600V | A | 0.2 | ||
| Operasyonlar | ||||
| mekanik ömür | döngüler | 20000000 | ||
| elektrik ömrü | döngüler | 1200000 | ||
| Güvenlikle ilgili veriler | ||||
| EN/ISO 13489-1'e göre performans seviyesi B10d | ||||
| anma yükü | döngüler | 1200000 | ||
| mekanik yük | döngüler | 20000000 | ||
| IEC/EN 609474-4-1'e göre ayna kontakları | Evet | |||
| EMC uyumluluğu | Evet | |||
| AC bobin çalışması | ||||
| 50/60Hz'de anma AC voltajı | V | 230 | ||
| AC çalışma gerilimi | ||||
| 50Hz'de çalışan 50/60Hz bobin | ||||
| toplamak | ||||
| dakika | %Biz | 80 | ||
| maks. | %Biz | 110 | ||
| bırakmak | ||||
| dakika | %Biz | 20 | ||
| maks. | %Biz | 55 | ||
| 60Hz'de çalışan 50/60Hz bobin | ||||
| toplamak | ||||
| dakika | %Biz | 85 | ||
| maks. | %Biz | 110 | ||
| bırakmak | ||||
| dakika | %Biz | 20 | ||
| maks. | %Biz | 55 | ||
| 20°C'de AC ortalama serpantin tüketimi | ||||
| 50Hz'de çalışan 50/60Hz bobin | ||||
| acele | VA | 75 | ||
| tutma | VA | 9 | ||
| 60Hz'de çalışan 50/60Hz bobin | ||||
| acele | VA | 70 | ||
| tutma | VA | 6.5 | ||
| 60Hz'de çalışan 60Hz bobin | ||||
| acele | VA | 75 | ||
| tutma | VA | 9 | ||
| ≤20°C 50Hz tutmada dağılma | W | 2.5 | ||
| Maksimum döngü frekansı | ||||
| mekanik operasyon | devir/saat | 3600 | ||
| Çalışma süreleri | ||||
| ABD kontrolü için ortalama süre | ||||
| AC'de | ||||
| Kapanış HAYIR | ||||
| dakika | Hanım | 8 | ||
| maks. | Hanım | 24 | ||
| Açılış HAYIR | ||||
| dakika | Hanım | 10 | ||
| maks. | Hanım | 20 | ||
| NC'yi kapatıyor | ||||
| dakika | Hanım | 14 | ||
| maks. | Hanım | 28 | ||
| NC'yi açma | ||||
| dakika | Hanım | 7 | ||
| maks. | Hanım | 18 | ||
| UL teknik verileri | ||||
| Üç fazlı AC motor için tam yük akımı (FLA) | ||||
| 480V'de | A | 21 | ||
| 600V'de | A | 17 | ||
| Elde edilen mekanik performans | ||||
| tek fazlı AC motor için | ||||
| 110/120V | HP | 2 | ||
| 230V | HP | 3 | ||
| üç fazlı AC motor için | ||||
| 200/208V | HP | 7.5 | ||
| 220/230V | HP | 7.5 | ||
| 460/480V | HP | 15 | ||
| 575/600V | HP | 15 | ||
| Genel kullanım | ||||
| kontaktör | ||||
| AC akım | A | 32 | ||
| Yardımcı bağlantılar | ||||
| alternatif akım voltajı | V | 600 | ||
| AC akım | A | 10 | ||
| DC gerilimi | V | 250 | ||
| doğru akım | A | 1 | ||
| Kısa devre koruma sigortası, 600V | ||||
| Yüksek hata | ||||
| Kısa devre akımı | kA | 100 | ||
| Sigorta derecesi | A | 60 | ||
| sigorta sınıfı | J | |||
| standart hata | ||||
| Kısa devre akımı | kA | 5 | ||
| Sigorta derecesi | A | 100 | ||
| UL'ye göre yardımcı kontakların kontak derecesi | A600 - P600 | |||
| Çevre koşulları | ||||
| Sıcaklık | ||||
| Çalışma sıcaklığı | ||||
| dakika | °C | -50 | ||
| maks. | °C | 70 | ||
| Depolama sıcaklığı | ||||
| dakika | °C | -60 | ||
| maks. | °C | 80 | ||
| Maksimum rakım | M | 3000 | ||
| Direnç ve Koruma | ||||
| Kirlilik derecesi | 3 | |||
| ETIM sınıflandırması | ||||
| ETM 8.0 | EC000066 - Güç kontaktörü, AC anahtarlama | |||
