Kyoritsu KEW 6516BT 10 Fonksiyonlu Tesisat Test Cihazı (Earth Tester)

Kyoritsu KEW 6516BT 10 Fonksiyonlu Tesisat Test Cihazı (Earth Tester)

Kategori
Test ve Ölçü Aletleri
Marka
KYORITSU
Stok Kodu
KEW-6516BT
Fiyat
1.537,00 EUR + KDV
*8.830,99 TL den başlayan taksitlerle!
92.220,00 TL
82.998,00 TL
%10
Ürün Bilgisi
Ürün Bilgisi



1) KEW 6516BT prizden topraklama testi yapar mı?

Evet. KEW 6516BT, toprak direnci ölçümünü 2 telli (2-wire) yöntemle yapabilir. Bu yöntem bazı uygulamalarda priz/şebeke üzerinden ölçüm olarak da kullanılır. Ölçümün doğruluğu; tesisat yapısı, paralel topraklama yolları ve devrede RCD bulunması gibi koşullardan etkilenebilir. En doğru sonuç için sahaya uygun ölçüm yönteminin seçilmesi önerilir.

2) 3 kazıklı (3 kutuplu) ölçüm destekliyor mu?

Evet. KEW 6516BT, toprak direnci ölçümünde 3 telli (3-wire / 3 kazıklı) yöntemi destekler. Bu yöntem, sahada en yaygın ve referans kabul edilen ölçüm yöntemidir.

3) KEW 6516BT RCD test fonksiyonu var mı?

Evet. KEW 6516BT’de RCD testi bulunur. Cihaz; RCD testlerinde Single/Auto test, Ramp test ve temas gerilimi (contact voltage) gibi modları destekler.

4) KEW 6516BT PSC/PFC ölçümü yapar mı?  Evet. KEW 6516BT, PSC/PFC ölçümlerini destekler:

PSC: Beklenen kısa devre akımı (Prospective Short Circuit Current)

PFC/PEFC: Beklenen arıza/Toprak arıza akımı (Prospective Fault / Earth Fault Current)
Bu değerler, ölçüm moduna göre şebeke/loop ölçümlerinden hesaplanarak görüntülenir.

5) KEW 6516BT hangi kullanıcılar için uygundur?

KEW 6516BT; elektrik tesisatında test, kontrol ve devreye alma yapan profesyoneller için uygundur

6) KEW 6516BT Bluetooth destekli mi? Evet, “KEW CONNECT” ile Bluetooth iletişimi destekler

·        Elektrik taahhüt ve saha ekipleri

·        Bakım-onarım ve tesis yönetimi ekipleri

·        Fabrika/endüstri elektrik bakım birimleri

·        GES/enerji tesisleri saha bakım ekipleri

·        Test/ölçüm ve devreye alma yapan teknik servisler



DISPLAY (Ekran):  3,5 inç renkli LCD (dot-matrix)

ATT (Anti-Trip Technology)
• RCD’leri attırmadan LOOP L-PE testi için Anti-Trip Technology (2 ve 3 telli)
• Sadece 2 telli kullanımda, nötr olmayan hatlarda (ör. 3 faz motor hatları) avantaj sağlar

LOOP (Hat Empedansı / Loop Testi)
• 2 Ω aralığında yüksek test akımı, 0,001 Ω çözünürlük
• Zs Limit: Standartların istediği limit değerleri ölçüm sonucu ile karşılaştırır

RCD (Kaçak Akım Rölesi Testi)
• AC, A, F, B (Genel & Selektif), EV ve Değişken (Variable) RCD tipleri
• Single ve Auto test, Ramp test ve temas gerilimi (Contact Voltage)

EARTH (Toprak Direnci Ölçümü)
• 2 telli ve 3 telli toprak direnci ölçümü
• Gerekli aksesuarlar dahildir

INSULATION (İzolasyon Direnci)
• 100 / 250 / 500 / 1000 V izolasyon testi
• Otomatik deşarj (auto discharge) özelliği

CONTINUITY (Süreklilik Testi)
• 200 mA veya 15 mA ile süreklilik testi
• Hızlı değerlendirme için seçilebilir buzzer

PHASE ROTATION (Faz Sırası):  3 faz hatlarda faz sırasını ekranda net şekilde gösterir

VOLTS (Gerilim / Frekans):  TRMS gerilim ölçümü: 2–600 V -  Şebeke frekansı ölçümü

HELP (Bağlantı Yardımı):  Seçilen fonksiyona göre doğru bağlantı şeklini ekranda gösterir

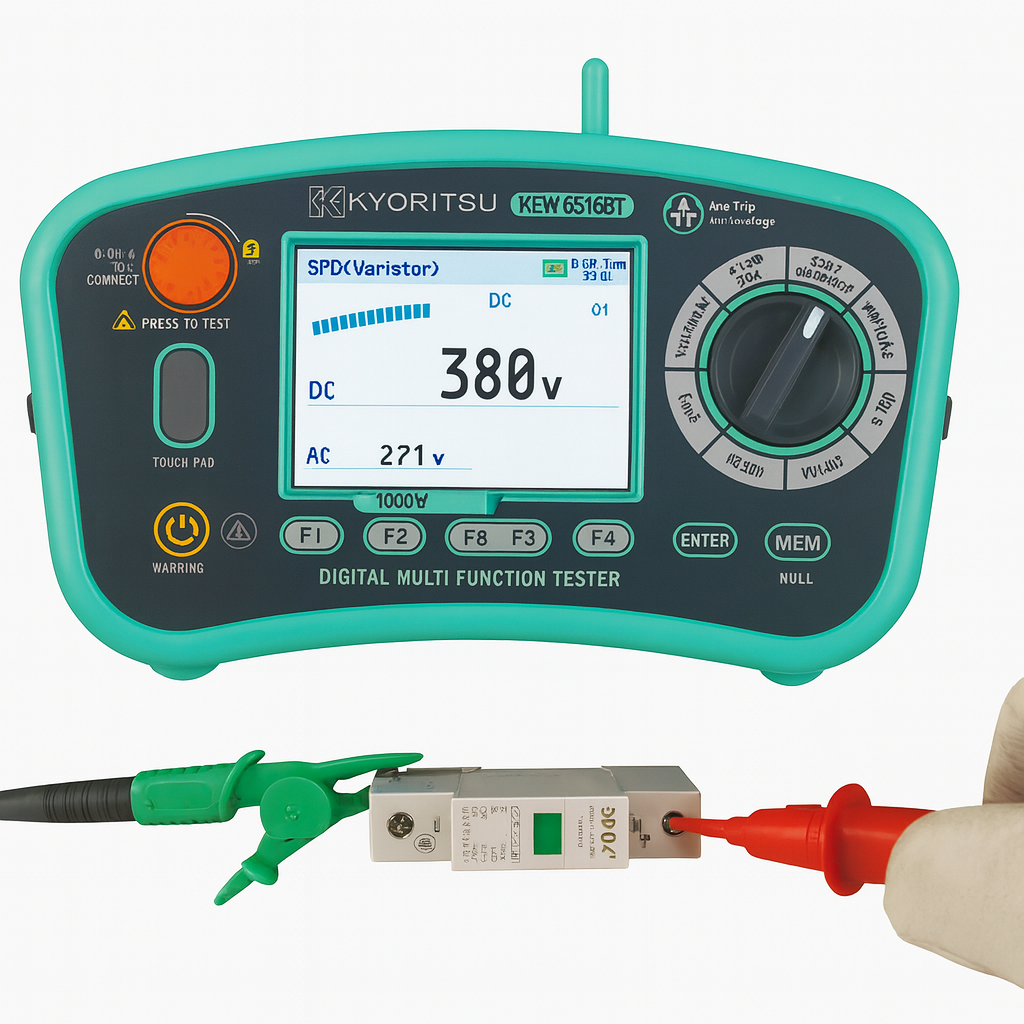

SPD (Parafudr Testi):  Varistör kullanan SPD (Surge Protection Device) için test fonksiyonu

PAT (Taşınabilir Cihaz Testi):  İzolasyon ve koruma iletkeni direnci (protective conductor resistance) testi

Bluetooth :  “KEW CONNECT” ile Bluetooth iletişimi

Güvenlik / Standartlar
• IEC 61010-1: CAT IV 300 V, CAT III 600 V
• IEC 61557-1,2,3,4,5,6,7,10

insulation resistance

SPD(Varistor)

Test
voltage

100V

250V

500V

1000V

Max.1000V

Measuring
ranges

2.000/20.00/200.0MΩ
(Auto-ranging)

20.00/200.0/1000MΩ
(Auto-ranging)

20.00/200.0/2000MΩ
(Auto-ranging)

0-1000V
(goes up by 1V)

Accuracy

±2%rdg±6dgt
(2.000/20.00MΩ)
±5%rdg±6dgt
(200.0MΩ)

±2%rdg±6dgt
(20.00/200.0MΩ)
±5%rdg±6dgt
(1000MΩ)

±2%rdg±6dgt
(20.00/200.0MΩ)
±5%rdg±6dgt
(2000MΩ)

±5%rdg±5dgt

Rated
current

1.0-1.2mA
@0.1MΩ

1.0-1.2mA
@0.25MΩ

1.0-1.2mA
@0.5MΩ

1.0-1.2mA
@1MΩ

‐

Short circuit current

1.5mA max

‐



Loop impedance

Function

LOOP ATT

LOOP HIGH

L-PE/L-N
(3wire)

L-PE(2wire)

L-PE
(0.01ΩRes)

L-PE
(0.001ΩRes)
High test
current(25A)

L-N/L-L

Rated
voltage

100-260V
(50/60Hz)

48-260V
(50/60Hz)

48-260V
(50/60Hz)

100-260V
(50/60Hz)

48-500V
(50/60Hz)

Impedance
range

20.00/200.0/2000Ω
(Auto-ranging)

20.00/200.0/
2000Ω
(Auto-ranging)

2.000Ω

20.00Ω

Accuracy

±3%rdg±6dgt

±3%rdg±10dgt

±3%rdg±4dgt

±3%rdg±25mΩ

±3%rdg±4dgt

Nominal
test
current at
0Ω external
loop:
Magnitude/
Duration at 230V

L-N:6A/60ms
N-PE:10mA

L-PE:15mA

20Ω:
6A/20ms
200Ω:
0.5A/20ms
2000Ω:
15mA/500ms

25A/20ms

6A/20ms



PSC/PFC

Range

2000A/20kA
(L-N(PSC)/
L-PE(PFC))

2000A/20kA
(PFC)

2000A/20kA
(PFC)

2000A/50kA
(PFC)

2000A/20kA
(PSC)

Accuracy

PSC/PFC accuracy is derived from measured loop impedance specification



RCD

Rated voltage

100-260V(50/60Hz)

Function

x1/2, x1,x5,Ramp,Auto,Uc

6/10/30/100/300/500/1000mA/variable

RCD type

AC(G/S)

A(G/S)

F(G/S)

B(G/S)

EV

Trip
current
setting

x1/2,
x1,Uc

10/30/100/300/
500/1000mA(G)
10/30/100/
300/500(S)

10/30/100/
300/500mA

10/30/100/
300/500mA

10/30/100/
300mA

6mA(x1 only)

x5

10/30/100mA

10/30/100mA

10/30/100mA

10/30mA

-

Ramp

10/30/100/
300/500mA

10/30/100/
300/500mA

10/30/100/
300/500mA

10/30/100/
300mA

6mA

Accuracy

Trip
current

x1/2

-8% - -2%

-10% - 0%

-10% - 0%

-10% - 0%

-

x1

+2% - +8%

0% - +10%

0% - +10%

0% - +10%

0% - +10%

x5

+2% - +8%

0% - +10%

0% - +10%

0% - +10%

-

Ramp

-4% - +4%

-10% - +10%

-10% - +10%

-10% - +10%

-10% - +10%

Trip
time

x1/2

2000ms(G/S):±1%rdg±2ms

-

x1

550ms(G):±1%rdg±2ms,1000ms(S):±1%rdg±2ms

10.5s:±1%±2㎳

x5

410ms(G/S):±1%rdg±2ms

-



Continuity

Range

20.00/200.0/2000Ω (Auto-ranging)

Open circuit voltage(DC)

7-14V

Measuring current

200mA

>200mA or more(2Ω or less)

15mA

15mA±3mA(short-circuit)

Accuracy

±2%rdg±8dgt



Volts

Range

300.0/600V(Auto-ranging)

Measuring ranges

Volts

2-600V

Frequency

45-65Hz

Accuracy

Volts

±2%rdg±4dgt

Frequency

±0.5%rdg±2dgt



Phase Rotation

Rated voltage

48-600V(50/60Hz)

Remarks

Remarks Correct phase sequence: are displayed "1.2.3” and mark
Reversed phase sequence: are displayed "3.2.1” and mark



Earth

Range

20.00/200.0/2000Ω(Auto-ranging)

Accuracy

±2%rdg±0.08Ω(20.00Ω)
±2%rdg±3dgt(200.0/2000Ω)



Applicable standards

IEC 61010-1 CAT IV 300V ,CAT III 600 V Pollution degree 2
IEC 61010-2-034
IEC 61557-1,2,3,4,5,6,7,10
IEC 60529(IP40)
IEC 61326(EMC)

Power source

LR6 (AA) (1.5V) ×8

Communication interface

USB, Bluetooth®5.0,Android™5.0 or more, iOS 10.0 or more ※1

Dimensions / Weight

136(L) × 235(W) × 114(D) mm / Approx. 1300g (including batteries)

Included Accessories

Main test lead※2
7281(Test leads with remote control switch)
7246(Distribution board test lead)
7228A(Earth resistance test leads)
8041(Auxiliary earth spikes[2 spikes/1 set])
9084(Soft case)
9142(Carrying case)
9151(Shoulder strap)
9199(Shoulder pad)
LR6(AA) × 8, Instruction manual, Calibration certificate

Optional Accessories

8212-USB(USB adaptor with "KEW Report(Software)'')
8259(Adapter for measurement terminal)
7272(Precision measurement Cord set)
8017A(Extension prod long)
